精密異型管的制作方法全解析

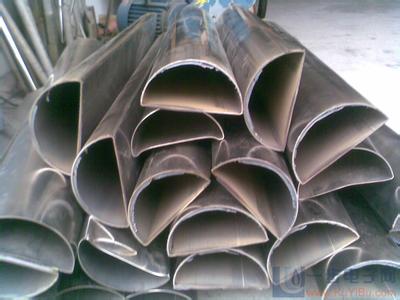

精密異型管是指橫截面形狀非標準圓形、方形或矩形，且尺寸精度高（公差≤±0.05mm）、表面質量優（粗糙度Ra≤1.6μm）的鋼管。其制作需結合材料特性、工藝精度與設備能力，以下是主流方法及關鍵技術要點：

一、精密異型管的核心制作工藝

根據截面復雜度、材質與批量需求，可分為以下方法：

1. 冷拔成型法（主流工藝）

適用場景：高精度、中小批量、復雜截面（如六角形、D形、異形封閉管）。
工藝流程：

1. 預處理：圓管坯料→酸洗去氧化皮→磷化+皂化（形成潤滑膜）。

2. 冷拔成型：

• 多道次模具擠壓：通過10-20道次逐步改變截面形狀，每道次變形量≤15%（避免開裂）。

• 關鍵設備：高精度冷拔機（液壓或機械式）、在線矯直機。

3. 后處理：去應力退火（消除加工硬化）→矯直→切割→檢驗。

技術要點：

• 模具設計：采用硬質合金或高速鋼模具，表面硬度≥HRC62，壽命≥5萬次。

• 潤滑控制：潤滑劑粘度需匹配變形量（如高變形量用高粘度礦物油+石墨）。

• 尺寸控制：通過激光測徑儀在線監測，動態調整拉拔力。

優勢：

• 尺寸精度±0.02mm，同軸度≤0.05mm。

• 表面粗糙度Ra≤1.6μm，可直接用于高腐蝕環境。

案例：汽車傳動軸用六角形鋼管（40Cr材質），外接圓直徑公差±0.03mm，抗拉強度≥620MPa。

2. 冷軋成型法

適用場景：大批量、簡單截面（如矩形、橢圓形）。
工藝流程：
圓管坯料→冷軋機（輥縫逐步縮小）→定徑→矯直→檢驗。

技術要點：

• 軋輥設計：采用多輥系（如12輥軋機）提高精度，輥面硬度≥HRC60。

• 張力控制：通過卷取機施加恒定張力，避免管材扭曲。

優勢：

• 生產效率比冷拔高30%-50%。

• 壁厚均勻性±0.03mm，適合薄壁管（壁厚≤1mm）。

局限：

• 截面復雜度受限，難以加工三維異形管。

3. 熱擠壓+冷精整法

適用場景：超復雜截面（如三維異形管）、大批量生產。
工藝流程：

1. 熱擠壓：加熱坯料至1100-1250℃→通過異形模擠壓成型→淬火+回火。

2. 冷精整：冷拔或冷軋修正尺寸→拋光。

技術要點：

• 模具材料：熱擠壓模采用H13鋼（耐熱600℃以上）。

• 潤滑劑：高溫玻璃潤滑劑（減少摩擦系數至0.1以下）。

優勢：

• 可加工三維異形截面（如帶凹槽的D形管）。

• 批量生產成本比純冷拔低20%-30%。

局限：

• 熱擠壓后公差較大（±0.2mm），需冷精整修正。

4. 激光切割+焊接法

適用場景：非對稱、超復雜截面（如C形+圓孔組合管）、單件小批量。
工藝流程：
圓管→激光切割（按展開圖下料）→卷圓→焊接→校直。

技術要點：

• 切割精度：激光功率≥3kW，切割縫隙≤0.1mm。

• 焊接工藝：TIG焊（氬弧焊）或激光焊，焊縫余高≤0.1mm。

優勢：

• 無需開模，設計自由度高。

• 適合加工帶孔、帶槽的異形管。

局限：

• 成本高（是冷拔的2-3倍），效率低（單件耗時≥30分鐘）。

二、精密異型管制作的關鍵技術參數

三、精密異型管制作的質量控制要點

1. 原材料檢驗：

• 化學成分分析（光譜儀），確保C、Mn、Cr等元素符合標準。

• 低倍組織檢測（酸蝕法），避免中心疏松、偏析。

2. 過程監控：

• 冷拔/冷軋時實時監測拉拔力、張力，避免斷裂。

• 熱擠壓時控制加熱溫度（±10℃）與擠壓速度（5-15mm/s）。

3. 成品檢測：

• 尺寸檢測：三坐標測量儀（精度±0.001mm）。

• 力學性能：拉伸試驗（抗拉強度、屈服強度）、沖擊試驗（-40℃下AKV≥27J）。

• 無損檢測：超聲波探傷（UT）檢測內部裂紋，磁粉探傷（MT）檢測表面缺陷。

四、精密異型管制作的成本與交期分析

1. 成本構成（以冷拔法為例）：

• 坯料成本：40%-50%（鈦合金等貴金屬占比更高）。

• 加工費：3,000-8,000元/噸（復雜截面上浮30%-50%）。

• 檢測費：500-1,000元/噸（全檢）。

2. 交期控制：

• 冷拔法：15-25天（復雜截面需25-35天）。

• 熱擠壓法：10-15天（熱擠）→5-10天（冷精整）。

五、精密異型管制作方法的選擇建議

1. 高精度、小批量：優先冷拔法（如航空航天部件）。

2. 大批量、簡單截面：選擇冷軋法（如建筑裝飾管）。

3. 超復雜截面：采用熱擠壓+冷精整（如汽車防撞梁）。

4. 非標定制：激光切割+焊接（如工業設備導軌）。

總結：精密異型管制作的核心邏輯

• 精度優先：冷拔法通過多道次模具擠壓實現納米級尺寸控制。

• 效率與成本平衡：冷軋法適合標準化大批量生產，熱擠壓法適合復雜截面降本。

• 質量保障：全流程檢測（從坯料到成品）與工藝參數閉環控制（如張力、溫度）。

通過以上方法，可系統性解決精密異型管的制作難題，實現性能、成本與交期的***優匹配。
